Unidad didactica 4: ORGANIZACIÓN FÍSICA DE LA RED: LOS SCE

Busca información sobre los siguientes estándares y di para que sirve cada uno.

-      ANSI/TIA/EIA 569-B: Define y especifica los espacios y caminos del sistema de cableado en los edificios comerciales.

-      ANSI/TIA/EIA 570-B: Define infraestructura de los sistemas de telecomunicaciones.

-      ANSI/TIA/EIA 598-A: Define los códigos de colores para la fibra óptica.

-      ANSI/TIA/EIA 606: Define la administración de las infraestructuras comerciales de telecomunicaciones.

-      ANSI/TIA/EIA 758: Define el cableado de exteriores.

-      ANSI/J-STD 607-A: Define los requerimientos de toma a tierra de los sistemas de telecomunicaciones.

-      ISO/IEC 11801: Basado en el EIA/TIA 568 pero con algunas diferencias, como la clasificación y definición de los tipos de cables y de los elementos funcionales de los SCE.

-      ISO/IEC 14763: Se divide en  tres partes: administración de las redes locales, planificación e instalación y pruebas a realizar en el cableado de fibra óptica.

-      EN 50173: Actualmente dividido en cinco partes que tratan de los requisitos generales de las instalaciones industriales.

-      EN 50174: Un conjunto de estándares que comprende los procedimientos de especificación y aseguramiento de la calidad y de planificación de y prácticas de instalación en el interior y en el exterior de los edificios.

-      EN 50346: Para la prueba del cableado instalado.

-      EN 50310: Para la aplicación de la unión equipotencial y de la puesta a tierra.

-     UNE EN 50173, UNE EN 50174, UNE EN 50346, UNE EN 50310: Los UNE EN son los mismos que los EN pero adaptados a España.


Cuestiones sobre los SCEs

-¿Qué significa SCE?

Un sistema de cableado estructurado.

ESTRUCTURA GENERAL DE UN SCE

Espacios

Enumera los diferentes espacios que podemos encontrarnos en un SCE, explica cada uno de ellos y pon una o varias imágenes explicativas.

-      Campus: Para designar una instalación que contiene uno o más edificios.

-      Edificio: Puede tener una o más plantas.

-      Planta: En cada planta se pueden encontrar varios espacios.

-      Área de trabajo: Espacio donde se ubican los equipos terminales de la red para el uso por parte de los usuarios.

-      Sala de comunicaciones: Sala donde de ubican los equipos de telecomunicaciones, las terminales del cableado y los elementos de conexión entre subsistemas.

-      Sala de equipamientos: Un tipo más complejo de sala de comunicaciones donde se ubican, además de los equipos de telecomunicaciones, otros equipos de red.

-      Instalación de acceso o punto de entrada al edificio: Punto de la instalación por donde entra alguno de los servicios externos del campus.

Elementos Funcionales

Enumera y explica cada uno de los elementos funcionales de un SCE, explica cada uno de ellos y di dónde va ubicado, pon una o varias imágenes explicativas.

-      Distribuidor de campus o CD: Conjunto de componentes de los que parte el cableado troncal de campus y que conforman el punto central de distribución de todo el sistema de cableado del campus.

-      Distribuidor de edificio o BD: Conjunto de componentes desde los que parte el cableado troncal de edificio y que conforman el punto central de distribución del subsistema de cableado de un edificio de un campus.

-      Cableado troncal de campus: Cableado que parte del distribuidor de campus y finaliza en los distribuidores de edificio correspondientes.

-      Distribuidor de planta o FD: Conjunto de componentes de los que parte el cableado de planta y que conforma el punto central de distribución del subsistema de cableado de una planta de un edificio.

-      Cableado troncal de edificio: Cableado que parte de los BD que llega hasta los distribuidores de planta correspondientes.

-      Roseta de telecomunicaciones o TO: Punto donde se conectan los equipos terminales a la red.

-      Cableado horizontal: Cableado que parte de los FD y llega hasta las rosetas de telecomunicaciones (TO).

-      Punto de consolidación o CP: Punto intermedio entre los FD y las TO que ofrece un grado más de flexibilidad en la parte fija de la instalación.

Subsistemas

Enumera y explica cada uno de los subsistemas.

-      Subsistema de cableado troncal de campus: Incluye el CD, el cableado troncal de campus y los elementos de los BD y FD que estén implicados en la interconexión con el CD o entre distintos BD.

-      Subsistema de cableado troncal de edificio: Incluye el BD, el cableado troncal de campus y los elementos de los FD que estén implicados en la interconexión con el BD o entre distintos FD.

-      Subsistema de cableado horizontal: Incluye las TO, el cableado horizontal, los TP y los elementos de los FD que estén implicados en la interconexión con las TO y los TP.

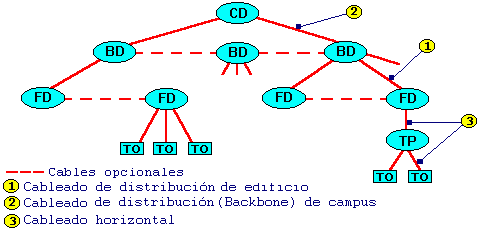

Topología y jerarquía de subsistemas

Modelos de conexión entre subsistemas

 Explica los dos modelos de conexión entre subsistemas que define la normativa.

-      Interconexión: El elemento se conecta directamente al panel a través de un cable que recibe el nombre de cable o latiguillo de dispositivo.

-      Conexión cruzada: El elemento no se conecta directamente al panel sino que se encuentra conectado a la parte fija de un panel de parcheo intermedio.

Explica qué es y para qué sirve un panel de parcheo (patch panel).

-      Es un conjunto de paneles que albergan conectores necesarios para establecer, una conexión del cable con el elemento de red correspondiente. Sirven para diferenciar entre las partes fija y variable de un sistema SCE y permiten ejecutar mejor cada extremo del subsistema, con lo que mejora el procedimiento de administración y de resolución de incidencias.

CRITERIOS PARA EL DISEÑO DE UN SCE

La normativa establece que el principal objetivo del diseño de un SCE debe ser maximizar dos características básicas: su capacidad de integración de nuevas aplicaciones y servicios, tanto existentes como futuros, con el mínimo número de cambios posibles en la infraestructura y su tiempo de vida útil.

La normativa define una serie de requisitos y especificaciones, entre las que destacan las siguientes.

Elección del cableado

-      Indica los tipos de cableado y las características que debe cumplir.

-Cableado de cobre: Debe ser de tipo balanceado y pertenecer a unas ocho categorías establecidas en función de su frecuencia máxima de operación.

-Cableado de fibra óptica: Se divide en 2 tipos: Multimodo y Monomodo.

Requisitos para el cableado horizontal
-Indica los requisitos que debe cumplir.

No deberá exceder los 90 m. Los de cables de parcheo no han de ser superar los 5 m. Y la suma de las longitudes del cable del área de trabajo, el cable de parcheo y el cable de equipo implicados en la conexión de una TO con el FD correspondiente no deberá ser superior a 10 m.

Requisitos para la canalización del cableado
-Indica los requisitos que debe cumplir.

-      Su anchura ha de poder albergar el cableado actual y el que pueda llegar a añadirse en el futuro.

-      El número de curvas ha de ser el mínimo posible.

-      La canalización no ha  de tener cantos ni puntas que puedan dañar el cableado.

-      La canalización no debe pasar por zonas ambientalmente adversas.

-      Para evitar las interferencias electromagnéticas, los cables de datos tendrán que estar separados de los elementos que generan por una distancia mínima.

Requisitos para las rosetas y las tomas de red
-Indica los requisitos que debe cumplir.

-     Cada roseta de telecomunicaciones debe tener un número par de tomas de red como mínimo han de ser dos.

-     El número distribución de las rosetas dependerá de las necesidades del área de trabajo.

Requisitos para los puntos de consolidación
-Indica los requisitos que debe cumplir.

-      Para grandes espacios con muchos puestos de trabajo.

-      Los puntos de consolidación son elementos pasivos muy similares a los paneles de conexión y sirven para de interconexión en el cableado horizontal.

Requisitos para el cableado troncal
-Indica los requisitos que debe cumplir.

-     El tipo de cableado dependerá de las necesidades.

-     Para el cableado troncal de edifico se usa cableado balanceado de cobre de clases E o F.

Requisitos para los distribuidores
-Indica los requisitos que debe cumplir.

-      Se ubican en salas de telecomunicaciones y/o de equipos. A la hora de decidir dónde ubicar un distribuidor se deberá tener en cuenta el límite de longitud de los cableados horizontal y troncal.

Evitar interferencias electromagnéticas
-Indica medidas a tomar para evitar las interferencias.

-      Podemos utilizar cables apantallados, utilizar fibra óptica inmune a este tipo de interferencias, aunque es también mucho más cara, es recomendable que los equipos eléctricos y electrónicos del edificio cumplan con los estándares internacionales de compatibilidad electromagnética.

Puesta a tierra
-Indica qué elementos deben ponerse a tierra y porqué.

Todos los armarios, equipos, cableado apantallado y sistemas eléctricos deben tener sus respectivas tomas de red. Todas ellas deben estar conectadas al sistema de tierra del edificio y este, a su vez, debe tener una puesta de tierra funcional capaz de derivar al resto.

Diseños de SCE por ordenador
-Indica qué programas existen para realizar el diseño de los SCE por ordenador.

-      CAD (Computer-aided design) incorpora productos principales vendedores del mercado entre los elementos de diseño de la aplicación.

Identificación y etiquetado de los elementos
-Indica qué elementos deben etiquetarse y cómo debe realizarse dicho etiquetado.

Espacios: Cada uno de ellos deberá disponer de un letrero visible con el identificador, generalmente en la entrada de la sala.

Armarios: Se recomienda etiquetarlos para identificar rápidamente donde están los equipos y paneles.

Paneles de parcheo y puntos de consolidación: Es muy importante etiquetar cada panel y cada CP, así como cada uno de los puntos de terminación del cableado dentro de ellos.

Canalizaciones: Se recomienda etiquetarlas, especialmente en aquellos espacios donde haya más de una.

Cables: Se deben etiquetar, como mínimo, en cada uno de sus extremos

Rosetas y tomas de red: Aunque no es necesario etiquetar las rosetas, las tomas de red deberán estar etiquetadas.

Tomas a tierra: También se recomienda etiquetarlas.

ADMINISTRACIÓN DE UN SCE

Aspectos más importantes de la administración de un SCE previstos en la normativa internacional.

Documentación:

-      Base de datos: Todos los elementos del SCE y su interrelación.

-      Diagramas y planos: Con la ubicación e identificación de cada uno de los elementos del SCE.

-      Registros de cambios y de resultados: Con todas las acciones realizadas en el mantenimiento del SCE y el resultado de las pruebas aplicadas.

-      Informes: Extraídos de la base de datos y de los registros de cambios y de resultados que permitan visualizar rápidamente el estado actual del SCE y de sus componentes.

Tareas básicas de administración
-Indica cuáles son estas tareas.

-      Mantenimiento reactivo: Aquel que se produce bajo la demanda puntual de asistencia de un usuario o cliente cuando se percata de una avería, fallo o necesidad.

-      Mantenimiento preventivo: Aquel que se realiza periódicamente para encontrar posibles averías, fallos o necesidades que no hayan sido notificadas.

INSTALACIÓN DE UN SCE

Cómo instalar canalizaciones, rosetas y tomas de red, patch panels y puntos de consolidación. La canalización puede ir por la pared y/o el suelo, mediante canaletas; por el techo, con bandejas; y por el interior de falsos techos y/o del suelo. En cada caso el procedimiento de instalación es distinto.

Instalación del sistema de canalización
-Indica las herramientas a utilizar e imágenes de sistemas de canalización.

Herramientas:

-      Taladro.

-      Broca circular, para hacer agujeros en la canaleta.

-      Nivel, para anivelar la canalización.

-      Sierra PVC o para aluminio, en función del material.

-      Destornillador plano, para hacer palanca, y de estrella, para atornillar la canaleta a la pared.

Instalación de rosetas y tomas de red
-Pon imágenes de rosetas, tomas de red y sus partes.
-Indica cómo son las tomas de red para el cableado de cobre de pares trenzados y coaxiales y las de fibra óptica.

Las tomas de red tienen dos caras: una frontal, donde se conecta el latiguillo del área de trabajo, y otra posterior, donde se conecta el cable del subsistema horizontal.

Instalación de armarios de telecomunicaciones
Lo más interesante es la organización del cableado en su interior, pon imágenes al respecto y explica:

-     Montaje del armario: Si se utiliza un falso suelo, debemos asegurarnos de que es capaz de soportar el peso del armario lleno. El armario deberá poder abrir con comodidad por cualquiera de las puertas que posea y hemos de manipular con seguridad y comodidad los elementos de su interior. No debemos olvidar la puesta a tierra del armario.

-     Instalación de los módulos: Se suelen fijar a los lados del frontal del armario mediante un sistema de tuercas. Si el modulo es muy grande o pesa demasiado, también se pueden instalar módulos estructurales de soporte.

-     Organización del cableado: Debemos ayudarnos de los módulos, barras t otros elementos de organización del cableado para que esté claramente estructurado y sea fácilmente identificable y accesible.



Instalación de los patch panel
-Indica los tipos de paneles de parcheo que existen, explica cómo son y pon imágenes de los mismos.

Pueden ser modulares o no modulares:

No modulares: Todas las tomas de red son del mismo tipo y se encuentran ya instalados de forma fija.

Modulares: Están vacíos y tienen huecos para instalar las tomas de red que necesitemos.

CERTIFICACIÓN DE LA INSTALACIÓN

Una certificación es un conjunto de pruebas y medidas que se deben realizar y superar en una instalación para garantizar que esta cumple con la normativa que se ha utilizado para diseñarla.

Certificación del enlace y del canal
-Explica qué es un enlace y un canal y qué hace falta para obtener su certificación.

-     Enlace: Se denomina enlace a los elementos fijos de un SCE que interconectan dos equipos que forman parte del SCE.

-     Canal: El canal incluye, además del enlace, el resto de elementos de interconexión.

Principales parámetros de la certificación
-Enumera y explica dichos parámetros.

-      Longitud del cableado: No ha de superar los límites establecidos por la normativa.

-      Mapeo de los cables: Debe respetar los esquemas de mapeo T568A y T568B, según se hayan establecido en el diseño del SCE.

-      Pérdidas de retorno: Pérdidas de señal debidas a la reflexión que se produce cuando hay una discontinuidad en medio de la transmisión.

-      Atenuación: Pérdida de señal que se produce a medida que se propaga por el medio de transmisión.

-      Diafonía: Perturbaciones electromagnéticas que se observan en un hilo con aislamiento cuando pasa corriente por otro hilo con aislamiento del mismo cable.

-      Impedancia y resistencia: Medidas de resistencia al paso de corriente.

-      Retardo en la propagación: Tiempo que necesita la señal para llegar a su destino.

-      Retardo diferencial: Diferencia entre el retardo de distintos pares.

Herramientas de certificación
-Explica qué son los certificadores de red y cómo se utilizan.

Son similares en aspecto y funcionamiento a un comprobador de cableado, pero de mucha mayor complejidad.

Consta de dos aparatos, cada uno de los cuales se conecta a un extremo del enlace o del canal, mediante un latiguillo de prueba que forma parte del certificador, y está calibrado para que no afecte a sus medidas.
